| Miejsce pochodzenia: | Zhejiang, Chiny |
|---|---|
| Nazwa handlowa: | Factory or OEM/ODM Services |
| Orzecznictwo: | CE, UKCA, ROHS, REACH, PAHS, IP68, IP69K |
| Numer modelu: | Seria SNCG |
| Minimalne zamówienie: | 10 000 jednostek |
| Cena: | factory direct supply |
| Szczegóły pakowania: | opakowanie standardowe (na zamówienie dostępne również opakowanie specjalne) |
| Czas dostawy: | zwykle 9-14 dni |
| Zasady płatności: | T/T, akredytywa, Western Union |
| Możliwość Supply: | 2 000 000 jednostek miesięcznie |

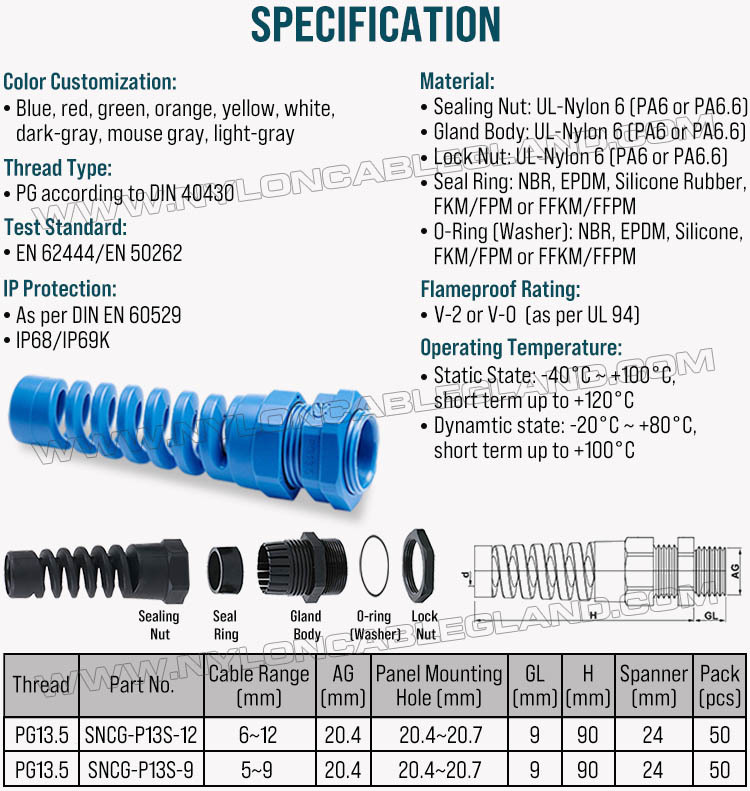

| Tworzywo: | Importowany poliamid 6 z certyfikatem UL | Palność: | Ocena V-2 (zgodnie z UL94) |
|---|---|---|---|
| Pierścień uszczelniający: | NBR (dostępny również w EPDM, silikonie, FKM/FPM, FFKM/FFPM) | Pierścień uszczelniający: | NBR (dostępny również w EPDM, silikonie, FKM/FPM, FFKM/FFPM) |
| wątek PG: | Zgodnie z DIN 40430 | Norma testowa: | EN 62444 / EN 50262 |
| Wodoodporność: | IP68 / IP69K | Specyfikacja: | PG13.5 (zakres kabli: 6-12 mm i 5-9 mm) |
| Słowa kluczowe: | Kolorowe dławice kablowe typu spiralnego, kolorowe dławice kablowe z zabezpieczeniem przed zginaniem | Funkcjonować: | Identyfikacja wizualna i zarządzanie kablami |
| OPIS: | Kolorowa dławica kablowa z zabezpieczeniem przed zginaniem, nylonu 6 (poliamidu 6 lub PA6), PG13,5, | Logo niestandardowe: | dostępny |
| Rozmiar niestandardowy: | dostępny | kolor niestandardowy: | dostępny |
| Marka niestandardowa: | dostępny | Opakowanie niestandardowe: | dostępny |
Czym są kolorowe, nylonowe spiralna dławica kablowa z odciążeniem?
Kolorowe nylonowe spiralna dławica kablowa z odciążeniem to elementy służące do wprowadzania przewodów i zabezpieczania ich przed naprężeniami. Wykonane są głównie z nylonu technicznego 6 (poliamidu 6) i posiadają elastyczną, spiralną końcówkę w miejscu wyjścia przewodu. Montuje się je w punktach, w których przewód przechodzi przez obudowę urządzenia elektrycznego, puszkę połączeniową, szafę sterowniczą, obudowę maszyny lub inne urządzenie.
Dławice te pełnią jednocześnie dwie funkcje:
Uszczelnienie i mocowanie przewodu — pierścień uszczelniający zaciska się na przewodzie, zapobiegając przedostawaniu się pyłu i wody do wnętrza obudowy.
Ochrona przed zginaniem i naprężeniami — spiralna końcówka zapewnia elastyczne przejście między sztywno zamocowaną dławicą a przewodem, ograniczając ryzyko ostrego zgięcia i powstawania naprężeń mechanicznych w miejscu wyjścia przewodu.
Jakie cechy wyróżniają kolorowe spiralna dławica kablowa z odciążeniem?

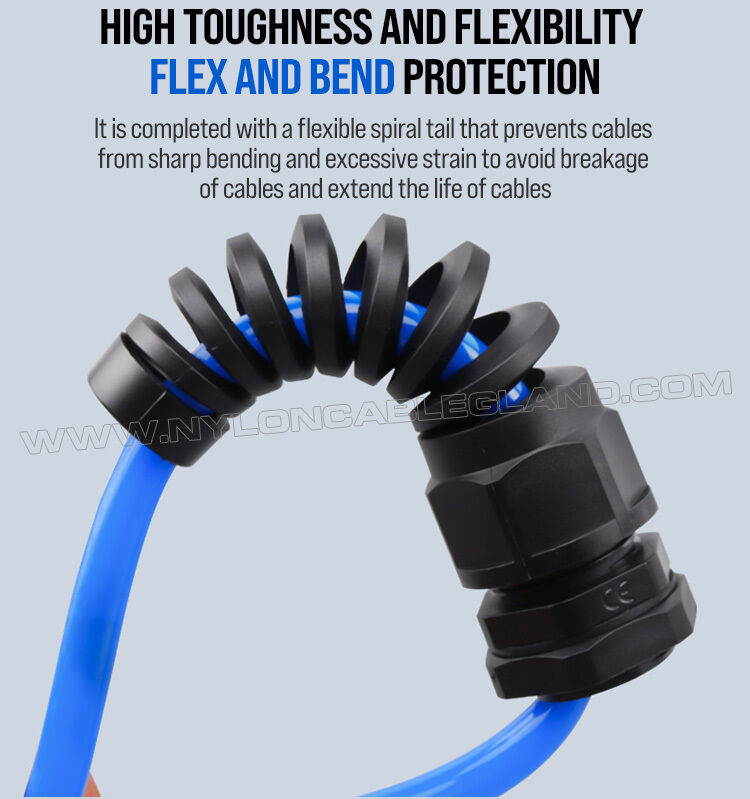

1. Ochrona przed zakrętem spiralnym
To jest charakterystyczne.
Konwencjonalne proste gruczoły kablowe utrzymują i uszczelniają kabel, ale kabel może nadal tworzyć stosunkowo ostry zakręt bezpośrednio poza gruczołem kablowym.elastyczny przejście z zakrętu, pomaga rozdzielić napięcie gięcia na większym odcinku kabla.
Zostały one zaprojektowane w celu zmniejszenia zmęczenia przewodnika, ochrony przed nadmiernym gięciem i zapewnienia dodatkowej elastyczności i ulgi od obciążeń.
Jest to szczególnie przydatne w przypadku:

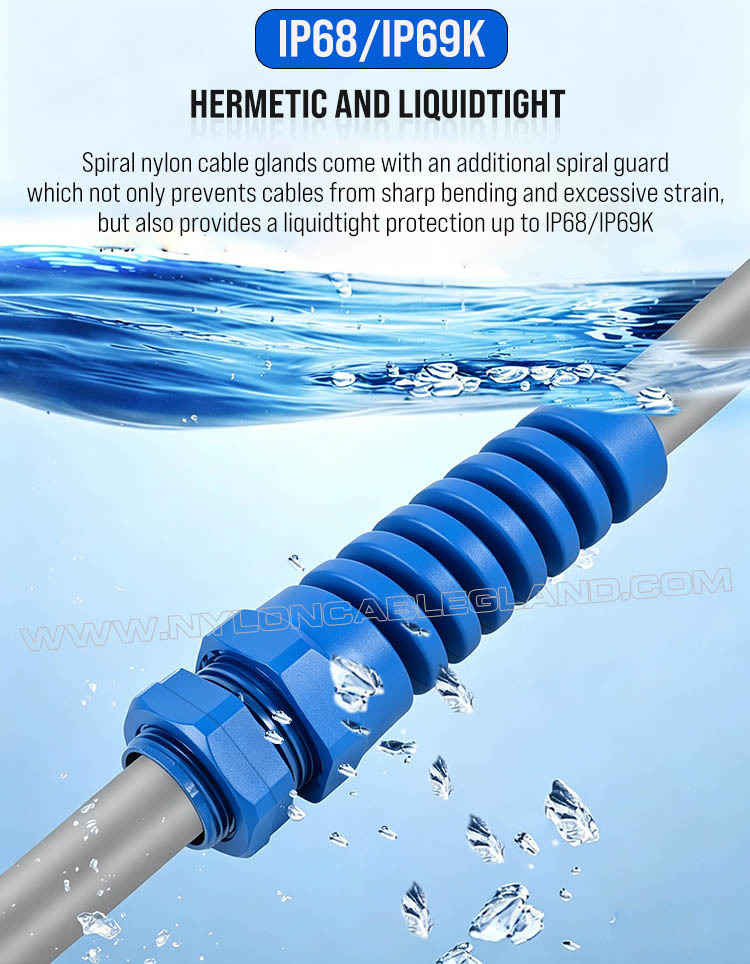

2. uszczelnianie wodą i pyłem
Nasze spirali kablowe są dostępne z ochroną IP68 / IP69K, są odporne na kurz, wodę, dobre wydajności uszczelniające, chroniąc pudełka elektryczne przed wtargnięciem płynów.
3. Lekkie budowy
Nylon 6 (poliaamid 6) jest znacznie lżejszy niż metalowe gruczoły kablowe.
4. Izolacja elektryczna
W przeciwieństwie do metalowych gruczołów kablowych, wersja z nylonu jest izolacyjna.Może to być korzystne w wielu instalacjach elektrycznych i elektronicznych niskiego napięcia, w których pożądana jest izolacja elektryczna i odporność na korozję.
5. Odporność na korozję
Wersja z nylonu nie rdzewi jak wersja ze stali i jest naturalnie odpowiednia do wielu wilgotnych środowisk.i pogody na zewnątrz zależy od konkretnej formuły nylonu i materiału uszczelnienia.
6. Wrażliwość wibracji i ruchu
Konstrukcja spiralna może sprawić, że wyjście kablowe będzie mniej podatne na stężenie naprężeń spowodowane wibracjami i ruchem.

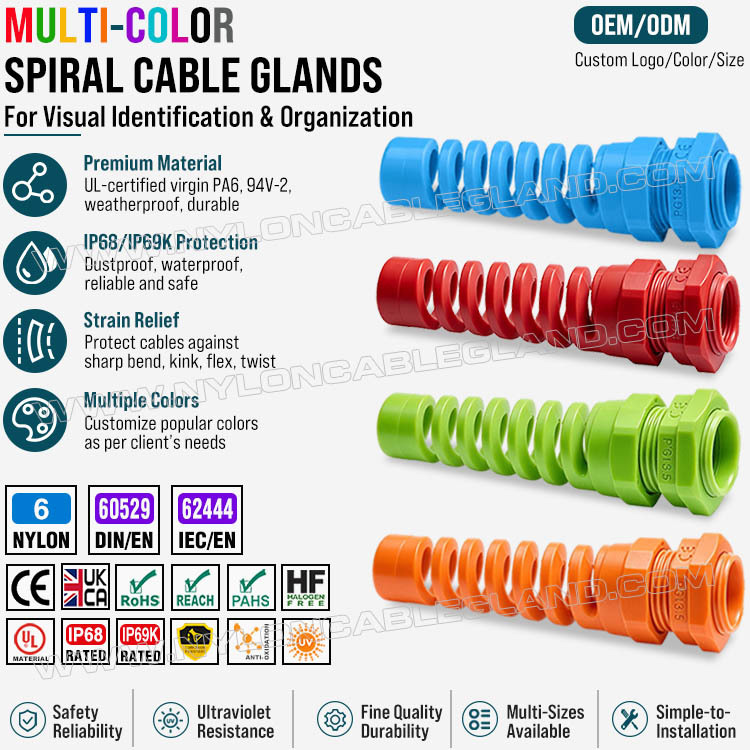

7. Dostosowanie kolorów
Kolor może przynieść zarówno korzyści wizualne, jak i organizacyjne.
Oferujemy standardowe kolory, takie jak czarny i szary, podczas gdy inne kolory mogą być produkowane na zamówienie.
Dlaczego stosuje się kolorowe nylonowe spiralna dławica kablowa z odciążeniem?
Istnieją dwa różne powody: wzór spiralny i kolor.
Konstrukcja spiralna: ochrona kabla
Głównym powodem mechanicznym jest zmniejszenie napięcia gięcia i poprawa ulgi.
Na przykład:
Bez ochrony spiralnej:
Kabel → ostry punkt gięcia → wysokie obciążenie lokalne → izolacja/zmęczenie rdzenia
Z ochroną spiralną:
Kabel → elastyczna transformacja spiralna → rozproszone gięcie → niższe obciążenie lokalne
Jest to szczególnie przydatne w przypadku ciągnięcia, przesuwania, wibracji lub wielokrotnego gięcia kabli.
Kolor: poprawa identyfikacji
Kolor zwykle nie decyduje o wydajności mechanicznej urządzenia, lecz ułatwia jego identyfikację, zorganizowanie, inspekcję i konserwację.
Na przykład projekt może wykorzystywać:
| Kolor | Możliwe zastosowanie |
|---|---|
| Czarne | Kable ogólnego użytku |
| Szary | Panel sterujący lub ogólne okablowanie elektryczne |
| Niebieski | Wyznaczona grupa kabli |
| Czerwony | Wyznaczony obwód/system |
| Zielona | Wyznaczona grupa kabli |
| Pomarańczowy | Specjalny sprzęt lub identyfikacja obwodu |
| Żółty | Utrzymanie lub identyfikacja systemu |
Te przypisania kolorów są specyficzne dla danego projektu, chyba że określone są przez obowiązującą normę lub specyfikację roślin.nie należy automatycznie interpretować jako określoną funkcję elektryczną.
Kolor może być również używany do:
Gdzie znajdują zastosowanie kolorowe, nylonowe dławice kablowe typu spiralnego?
Są one szczególnie przydatne, gdy zarówno ochrona przed gięciem kabla, jak i identyfikacja wizualna są cenne.
Automatyka przemysłowa
Stosowane w:
Spiralny ogon pomaga chronić kable, gdzie maszyny tworzą ruch i wibracje.
Maszyny i urządzenia
Często występuje u:
Robotyka i systemy ruchu
Mogą być przydatne na wyjściach kablowych, w których występuje gięcie, chociaż zastosowania robotyczne o wysokim cyklu wymagają starannego uwzględnienia specyfikacji dynamicznych kabli.
Płyty elektryczne i sterujące
Drążki kablowe zapewniają utrzymanie i uszczelnienie kabli przy wejściach do obudowy.
Sprzęt elektryczny zewnętrzny
Potencjalne zastosowania obejmują:
Rzeczywista przydatność zależy od odporności na promieniowanie UV, temperatury, klasyfikacji IP oraz od konkretnej kombinacji materiału kablowo-drążkowego/uszczelnienia.
Transport i urządzenia mobilne
Elastyczna struktura może być przydatna w urządzeniach narażonych na wibracje lub ruchy kabli.
Urządzenia przenośne i przenośne
Szczególnie identyfikujemy węzły spiralne dla urządzeń przenośnych ze względu na ich dodatkową elastyczność i ulgę w obciążeniu.
Wniosek
Kolorowe nylonowe spiralna dławica kablowa z odciążeniem łączą w sobie funkcje standardowej dławicy nylonowej z wydłużoną, spiralną końcówką chroniącą przed nadmiernym zgięciem. Ich głównym zadaniem technicznym jest zapewnienie szczelności, stabilnego mocowania i odciążenia przewodu, a także lepsza ochrona przed uszkodzeniami wynikającymi z jego zginania. Dostępne na rynku modele wykonane są z materiału PA6 lub PA6.6, oferują stopień ochrony IP68, różne rodzaje gwintów oraz szeroki zakres średnic mocowanych przewodów.
Kolor pełni przede wszystkim funkcję identyfikacyjną, organizacyjną i estetyczną (umożliwia personalizację), natomiast kluczową różnicą funkcjonalną jest spiralna konstrukcja elementu. W przypadku automatyki przemysłowej, maszyn, szaf sterowniczych, zewnętrznych urządzeń elektrycznych, sprzętu przenośnego oraz zastosowań, w których przewody ulegają zgięciu w pobliżu obudowy, ten typ dławika kablowego stanowi praktyczne połączenie ochrony przewodu, uszczelnienia, elastyczności, lekkiej konstrukcji i możliwości wizualnej identyfikacji.
